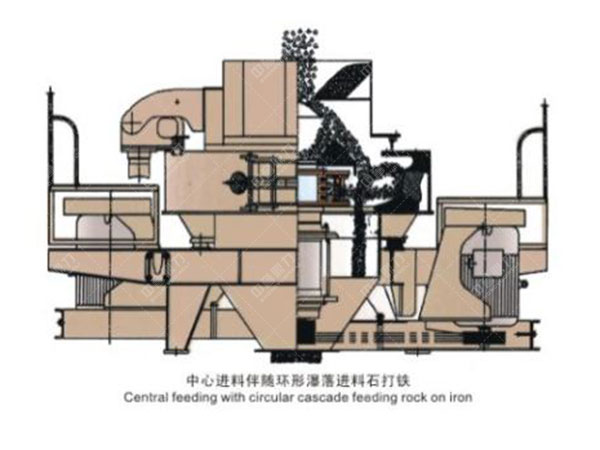

VSI制砂機結構

VSI制砂機歸于立式破碎機，要由主機、傳動系統和電動機等部分組成。電動機呈筆直安置，由支架支撐，經過v形帶驅動的主軸做固定方向旋轉。主機包含機蓋、筒體、主軸和底座等部件。

1、筒體分上下兩頭，上端筒體的上部與機蓋相連，下端筒體的下部與底座相聯，筒體由兩半部分組成，一半為筒殼，另一半為門，剖分連綿呈縱向安置，經過折頁和螺栓聯成一體，便于檢修時分翻開，門框裝密封橡膠條，筒體內壁裝有上、下兩層反擊板，別離圍住著上、下轉子，并與轉子堅持定空隙。

2、VSI制砂機主軸上裝有一個大帶輪和兩個轉子，兩個轉子坐落筒體的，每個轉子體的圓周上都裝有主板錘，上轉子的頂面還裝有副板錘。

3、機蓋上部設有兩個進料口，底座下方設有一個出料口，支撐主軸的兩個調心滾子軸承和一個推力調心滾子軸承別離裝與機蓋和底座的。

VSI制砂機特點

1、該類型VSI制砂機是根據對物料進行分級破碎和輸入能量逐級遞加的原理設計的，破碎比大，效率高，出料粒度細。

2、該類型機械空隙具有可調理功用，了出料粒度的均勻、穩定。

3、VSI制砂機易磨件采用了高合金原料，使用壽命比高錳鋼高出6-8倍。該機還沒有專門的光滑設備，注油簡略，可延長軸承的使用壽命。

4、該機屬立式密封性能好，粉塵不過逸，筒體可翻開，拆檢方便。

5、能耗低，與現有的錘式破碎機的單位耗電比較可0.5-0.8kwh/t。

6、VSI制砂機具有過載保護設備，提高了設備運轉的性。a
