顎式破碎機按照活動顎板的擺動方式不同，可以分為簡單擺動式顎式破碎機（簡擺顎式破碎機）、復雜擺動式顎式破碎機（復擺顎式破碎機）和綜合擺動式顎式破碎機三種。對復擺顎式破碎機發展現狀進行詳細介紹。

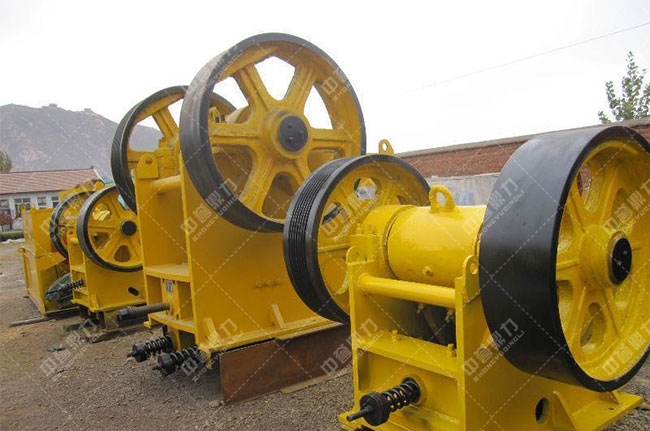

復擺顎式破碎機簡介

復擺顎式破碎機是石料中等粒度破碎中 常用的破碎設備之一。復擺鄂式破碎機由于結構簡單、價格低廉、操作簡單、堅固、維護容易等優點，早已成為我生產 多、使用 廣的破碎設備。這種破碎機可破碎各種硬度的礦石和巖石，主要用于大中型礦山的粗碎作業。

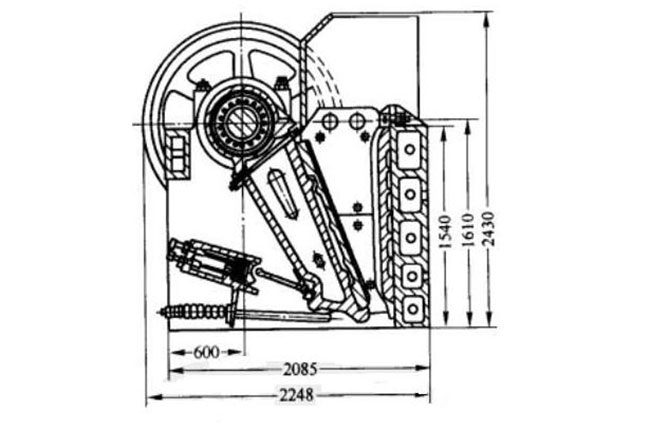

工作原理：動鄂上端直接懸掛在偏心軸上，作為曲柄連桿機構的連桿，由偏心軸的偏心直接驅動，動鄂的下端鉸連著推力板支撐到機架的后壁上。當偏心軸旋轉時，動鄂上各點的運動軌跡是由懸掛點的圓周線(半徑等于偏心距)，逐漸向下變成橢圓形，越向下部，橢圓形越偏，直到下部與推力板連接點軌跡為圓弧線。由于這種機械中動鄂上各點的運動軌跡比較復雜，故稱為復雜擺動式鄂式破碎機。

復擺顎式破碎機發展現狀

1、從復擺顎式破碎機的產品品種及規格來說。復擺顎式破碎機以進料口的長度和寬度來標定機器的規格，行業制造商基本上按行業制造約8種規格粗碎系列產品，際上主要制造商的產品有更多的規格。目前我目前主要缺少的是以進料口在750×1060mm以上的大規格品種，而外則有品種齊的大規格設備。

2、從產品性能上來講。復擺顎式破碎機的主要技術參數是大允許進料尺寸和處理能力。同一規格的復擺顎式破碎機由于設計不同，其大允許進料尺寸也不相同。我破碎機的進料口寬度以固定齒板齒尖（齒底）與活動齒板齒底（齒尖）距離為計算，外以固定齒板和活動齒板之間距離計算。

3、考慮產品的設計與制造工藝。外采用的理論較多，如破碎腔的雙向嚙角，減少傳動角與偏心距，短肘板大擺角等，而我采用的技術理論較少，因此使用壽命及性沒有外的好。
