錘式破碎機在很多行業都得到推廣和應用，此設備可以直接把大粒度為600-1800毫米的物料破碎至25或25毫米以下的一段破碎用破碎機，比如在煤渣、煤矸石、爐渣、煤炭、化工等物料中都有著很好的效果，那么下面就讓我們一起來了解一下錘式破碎機結構圖片，這樣更加方面用戶了解錘式破碎機工作原理，在石料生產線中使用更加得心應手！

錘式破碎機結構

錘式破碎機結構主要有機殼、轉子、錘頭、反擊襯板、篩板等組成，各結構詳細的介紹如下：

1、錘破機殼

錘式破碎機的機殼由下機體、后上蓋、左側壁和右側壁組成，通過螺栓將各部分連接為一體。上部開設進料口一個，機殼內壁部以高錳鋼襯板鑲嵌，方便襯板磨損后的更換。中譽鼎力廠家生產的錘式破碎機，為了方便檢修、調整更換篦條和錘頭，下機體、兩側壁都開有檢修孔。

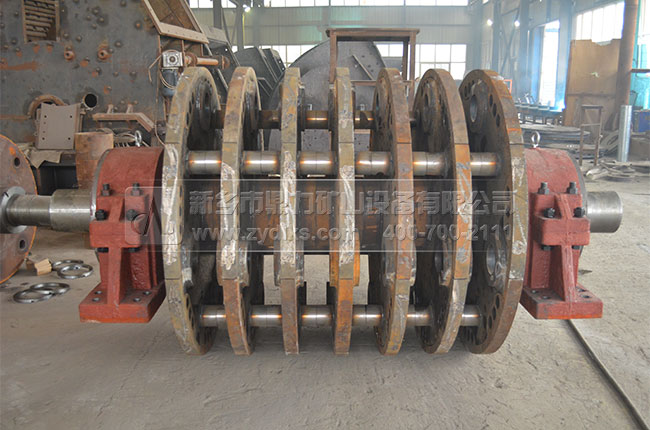

2、破碎機轉子

轉子是錘式破碎機的主要工作部位，轉子由主軸、錘盤、銷軸、錘頭等組成，圓盤上均勻開有分布的銷孔，用銷軸懸掛錘頭，為了防止圓盤和錘頭的軸向竄動，用鎖緊螺母在銷軸兩端固定。轉子支承在兩個滾動軸承上，軸承通過螺栓固定在下機體的支座上，還有兩個定位銷釘固定在軸承的距上。

3、錘式破碎機主軸

主軸是錘式破碎機支撐轉子的 為主要的部件，轉子、錘頭的重量、沖擊力都由其承受，所以主軸的材質需要具有較高的韌性和強度，新鄉鼎力主軸的材質采用合金鋼，通過聲波探傷來加工進行調質處理。

4、錘式破碎機錘盤

錘式破碎機的錘盤是用來懸掛錘頭的，在錘式破碎機的運轉中，錘盤不可避免的要受到礦石的沖擊和磨擦，所以錘盤要要求其具有的性，新鄉鼎力的錘盤及錘孔采用高猛鋼滲碳熱處理來提高了其性。

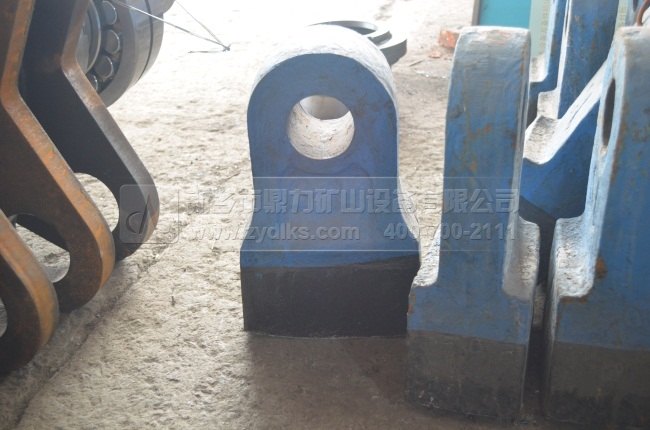

5、破碎機錘頭

錘頭是錘式破碎機 為重要的工作部件。其中錘頭的質量、形狀和材質決定著錘式破碎機的生產能力，錘頭動能的大小與錘頭的重量是成正比的，錘頭越重，動能越大，破碎的效率越高，新鄉鼎力的錘頭重量種類齊， 小錘頭15公斤，大錘頭可達298公斤，多種錘頭重量可以根據客戶需求為其定制，新鄉鼎力的錘頭采用多元素高鉻錳鋼復合鑄造，其使用壽命是一般錘頭的數倍。

錘式破碎機結構圖片

錘式破碎機工作原理

錘式粉碎機主要是靠沖擊作用來破碎物料的。破碎過程大致是這樣的，物料進入破碎機中，遭受到高速回轉的錘頭的沖擊而破碎，破碎了的物料，從錘頭處獲得動能，從高速沖向架體內擋板，篩條，與此同時物料相互撞擊，遭到多次破碎，小于篩條之間隙的物料，從間隙中排出，個別較大的物料，在篩條上再次經錘頭的沖擊，研磨，擠壓而破碎，物料被錘頭從間隙中擠出。從而獲得所需粒度的產品。
