各種類型礦山碎石機工作原理分析

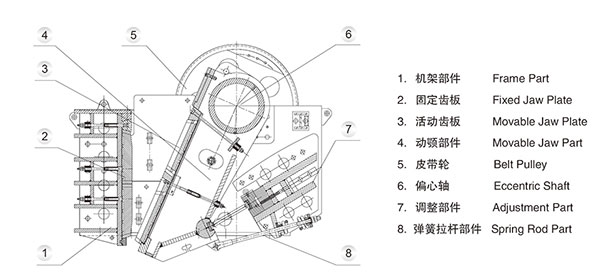

顎式礦山碎石機破碎辦法為曲動擠壓型，電機驅動皮帶和皮帶輪，通過偏心軸使動鄂上下運動，當動鄂上升時肘板和動鄂間夾角變大，從而動鄂板向定鄂板接近，搓、碎石機機械碾等多重破碎；當動鄂下行時，肘板和動鄂間夾角變小，動鄂板在拉桿、的運行原理彈簧的影響下離開定鄂板，此時已破碎石頭從機腔下口排出，由于電機持續操作碎石機動鄂作時間性的壓碎和排料，完畢大量生產。碎石機機械

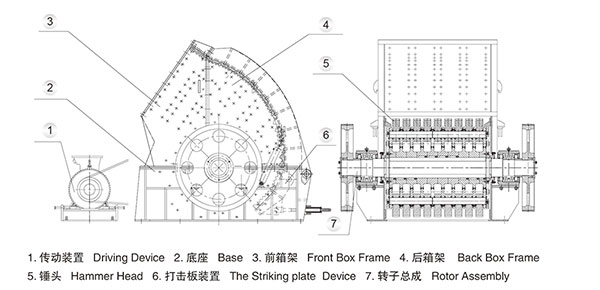

錘式礦山碎石機在工作時，電機驅動轉子在機腔內高速操作，石頭自頂部送料口給入機內，受高速運動的錘子的撞擊、沖擊、剪切、碾磨影響而粉碎，在轉子底部，裝有蓖條、粉碎石頭中小于篩網目數的粒級 通過蓖條排出，過篩網目數的粗粒級 阻留在蓖條上繼續獲得錘子的撞擊和碾磨， 再通過蓖條排出機外。

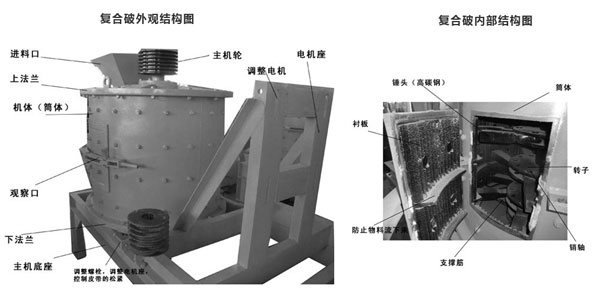

復合式礦山碎石機工作時，石頭由機器頂部垂直落入高速操作的葉輪內，在高速離心力的影響下，與另一部分以傘狀形式分流在葉輪四周的石頭出現高速抨擊與粉碎，石頭在互相抨擊后，又會在葉輪和機殼之間以石頭形成渦流多次的互相抨擊、摩擦而粉碎，從底部直通排出，形成閉路多次循環，由篩選分級機械調整符合所要求的成品粒度。

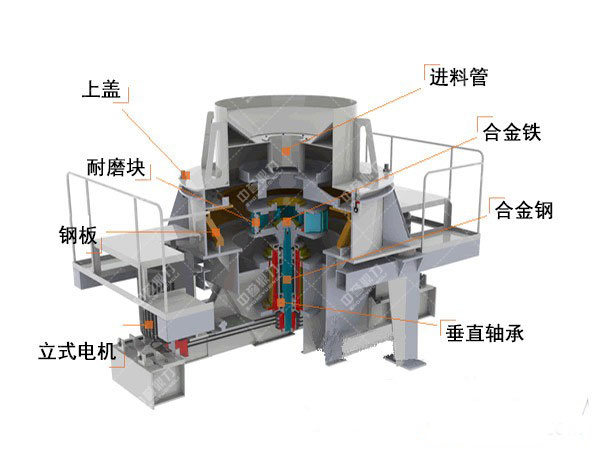

沖擊式礦山碎石機的運行原理：石頭由機器頂部直接落入高速操作的轉盤，在高速離心力的影響下，與另一部分以傘型辦法分流在轉盤四周的靶石出現高速度的抨擊與高密度的粉碎，石頭在互相撞擊后，又會在轉盤和機殼之間形成渦流運動而造成多次的互相撞擊、磨擦、粉碎，從底部直通排出，形成閉路多次循環，由篩選分級機械調整符合所要求的粒度。

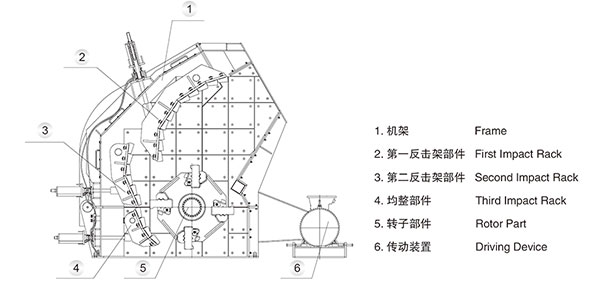

反擊式礦山碎石機是一種憑借沖擊能來破碎石頭的碎石機器，機器工作時，在電機的驅動下，轉子高速操作，石頭進入板錘影響區時，與轉子上的板錘抨擊破碎，后又被拋向反擊系統上又一次破碎，然后又從反擊襯板上彈回到板錘影響區再次破碎，此過程重復進行，石頭由大到小進入一、二、三反擊腔重復進行破碎，直到石頭被破碎到所需粒度，由卸料口排出。

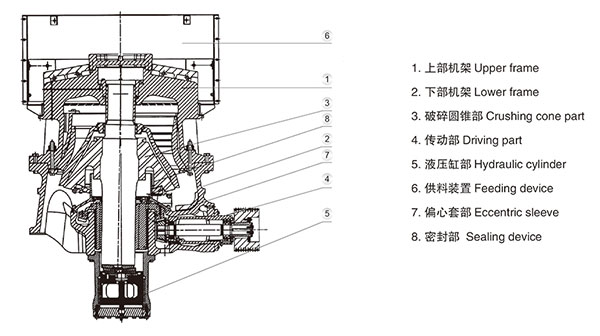

圓錐式礦山碎石機：在操作過程當中，電機通過驅動系統驅動偏心套操作，動錐在偏心軸套的迫動下做操作擺動，動錐挨近靜錐的區段即成為機腔，石頭獲得動錐和靜錐的多次擠壓和抨擊而破碎，動錐離開該區段時，該處已破碎到要求粒度的石頭在本身重力影響下下落，從錐底排出。
